机械技术数据 | |
---|---|
外壳结构 | 圆柱螺纹结构 |
螺纹规格 | M8×1 |
直径 | φ8mm |
尺寸 | M8×1mm/L=45mm |
可用螺纹长度 | 45mm |
外壳材料 | 黄铜镀镍 |
检测面材料 | 不锈钢 |
电气特征 | |
---|---|
检测方式 | 漫反射型 |
光源(发射器光源) | 红外LED |
工作电压 | 10-30V DC |
电流消耗 | ≤15mA |
极性反接保护 | 内置 |
上电脉冲保护 | 内置 |
负载短路保护 | 内置 |
连接形式 | 电线引出;电缆线:2m,材质:PVC,线径3.2mm |
输出 | |
---|---|
输出方式 | NPN |
输出状态 | 常开 |
导通压降 | ≤2V |
电流负载 | ≤200mA |
输出漏电流 | ≤0.01mA |
开关时间 | ≤2ms |
感应范围 | |
---|---|
标准检测物 | 100×100mm(白色柯达纸) |
感应距离Sn | 100mm |
实际感应距离Sr | |
可调范围 | 10-100mm |
显示 | |
---|---|
开关状态显示LED | 黄色LED |
精度/偏差 | |
---|---|
修正系数 | 白色柯达纸100%/白纸80%/新闻纸60%/灰色柯达纸18%/黑色柯达纸6%/黑色塑料14%/汽车轮胎15%/白色塑料80% |
迟滞(Sr的百分比) | 5...20% |
温度漂移(Sr的百分比) | ≤10% |
工作条件 | |
---|---|
环境温度 | ﹣10....﹢55℃ |
照明 | 卤素灯:5000Lx以下;太阳光:10000Lx以下 |
外壳防护等级 | IP67 |
认证/绝缘阻抗 | |
---|---|
EMC电磁兼容性 | 符合标准EN60947-5-2 |
绝缘阻抗 | 50MΩ以上(DC 500V兆欧表),充电部整数和外壳之间 |
认证 | CE |
配件/重量 | |
---|---|
附件 | 螺丝刀 |
固定螺母 | 2个 |
包装单位 | 1个 |
重量 | 45g |

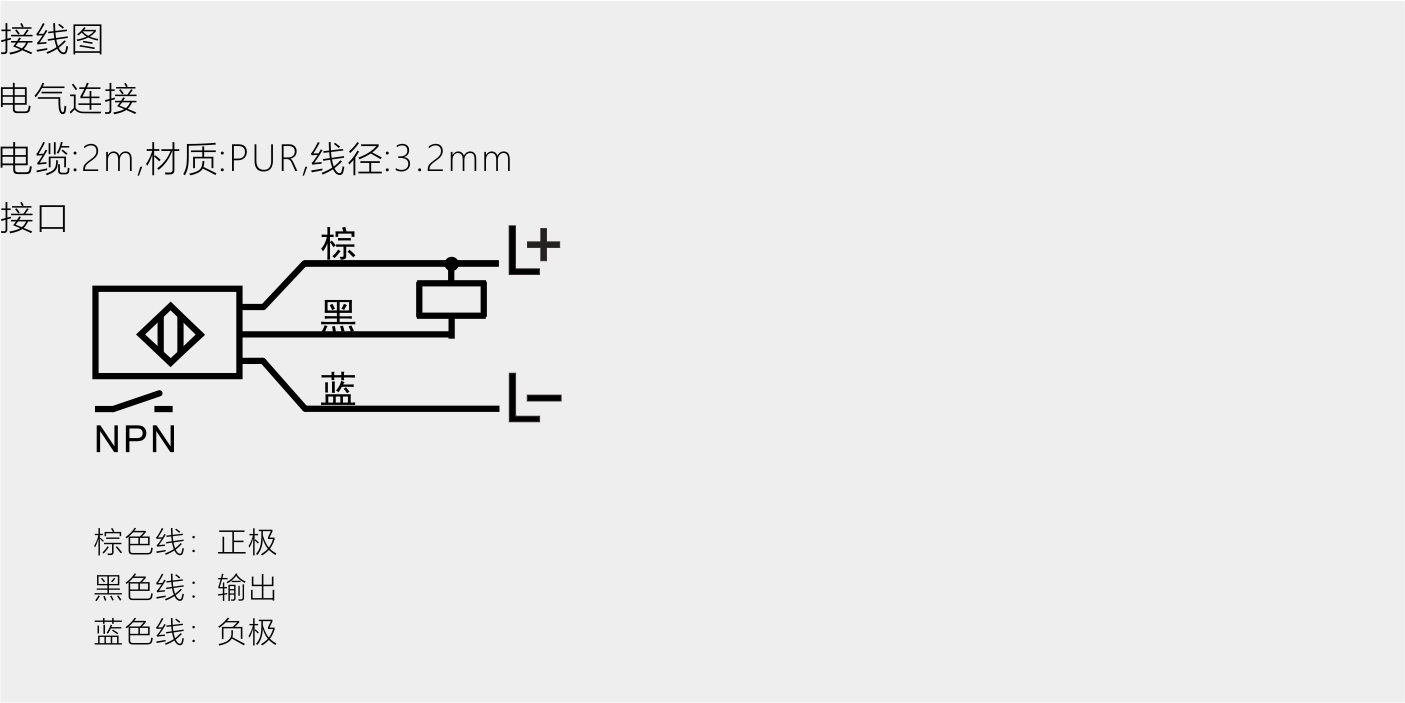

接线图接线图

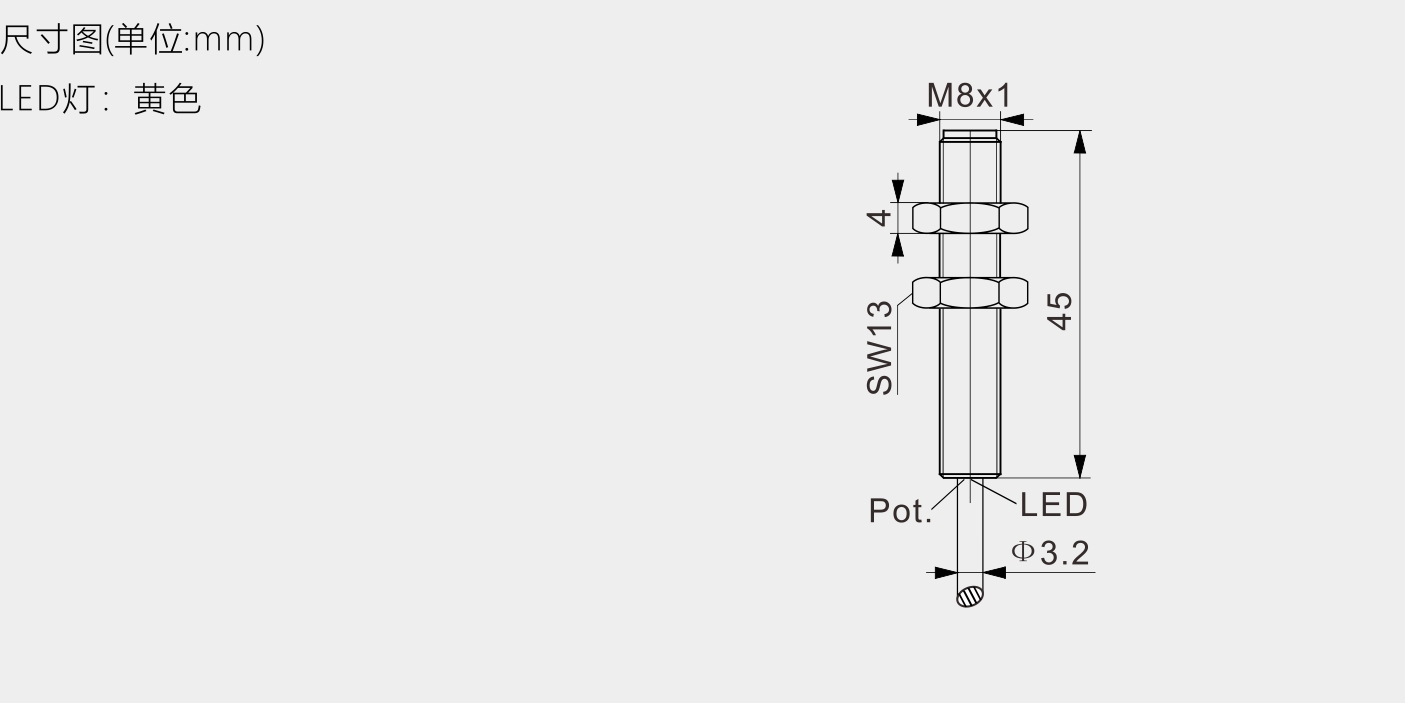

尺寸图

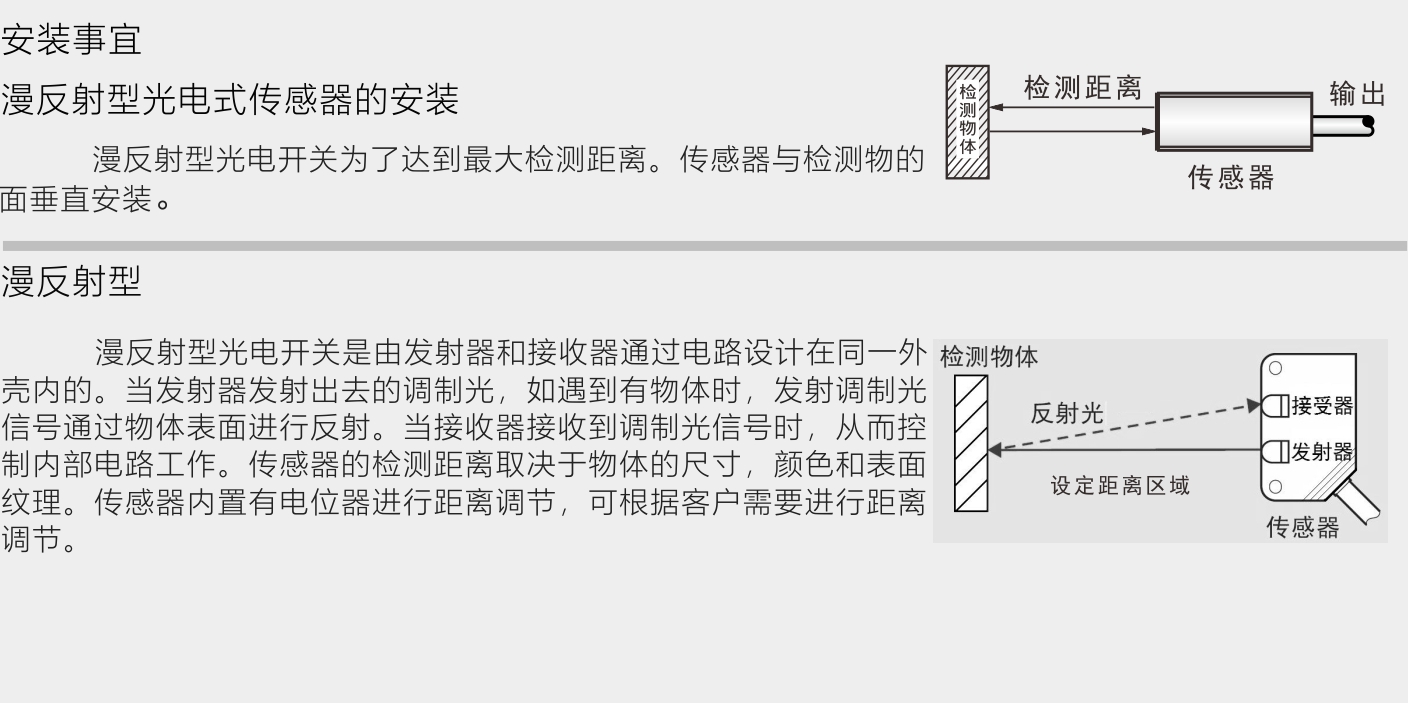

安装图
