激光对射型
激光对射型
激光对射型
型号:PTL30-M18B50-PE3X-T4
订货号:P90520
用途:检测距离远,可检测金属非金属,应用于一些特殊场合
联系工程师
  • 基本信息
  • 接线图
  • 尺寸图
  • 安装图
  • 资料下载
机械技术数据
外壳结构 圆柱螺纹结构
螺纹规格 M18×1
直径 φ18mm
尺寸 M18x1mm/L=50mm
可用螺纹长度 42mm
外壳材料 黄铜镀镍
检测面材料 塑料
电气特征
检测方式 激光对射型
光源(发射器光源) 红色激光(可见光);5.0mm发射孔
工作电压 10-30V DC
电流消耗 ≤15mA
极性反接保护 内置
上电脉冲保护 内置
负载短路保护 内置
连接形式 4针M12 连接器
输出
输出方式 PNP
输出状态 常开和常闭
导通压降 ≤2V
电流负载 ≤200mA
输出漏电流 ≤0.01mA
开关时间 ≤2ms
感应范围
标准检测物 φ20mm以上不透明物体
感应距离Sn 30m
实际感应距离Sr 30m±10%
显示
开关状态显示LED 黄色LED
精度/偏差
工作条件
环境温度 ﹣10....﹢55℃
照明 卤素灯:5000Lx以下;太阳光:10000Lx以下
外壳防护等级 IP67
认证/绝缘阻抗
EMC电磁兼容性 符合标准EN60947-5-2
绝缘阻抗 50MΩ以上(DC 500V兆欧表),充电部整数和外壳之间
认证 CE
配件/重量
固定螺母 4个
包装单位 1对
重量 188g

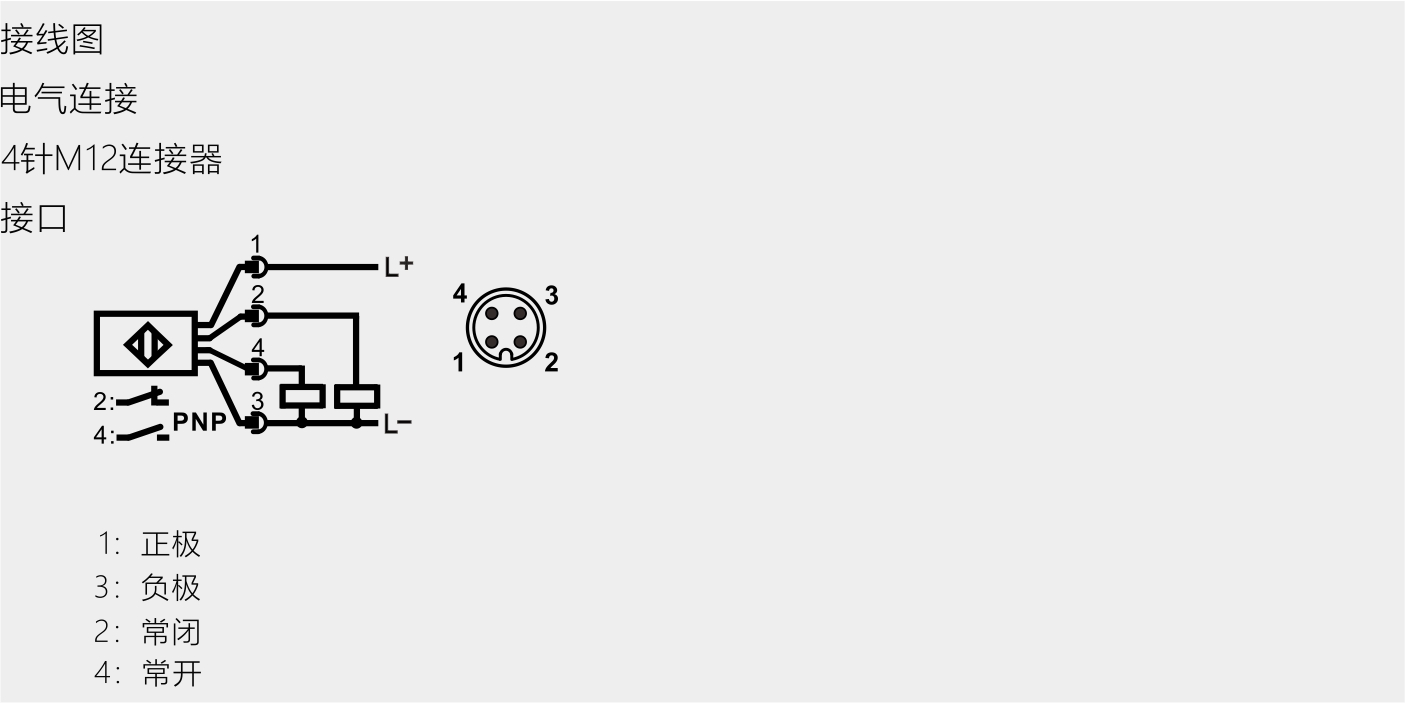

接线图接线图

尺寸图

安装图
