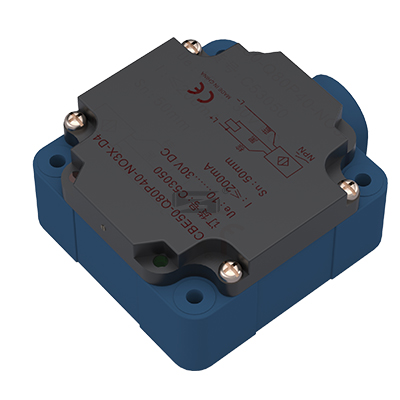

方型
方型
方型
型号:CBE50-Q80P40-AO6W-D4
订货号:C55900
用途:电容式传感器适用于检测绝缘体、塑料、液体、粉状物、颗粒物等。
联系工程师
  • 基本信息
  • 接线图
  • 尺寸图
  • 安装图
  • 资料下载
机械技术数据
外壳结构 方型结构
尺寸 80x80x40mm
外壳材料 塑料
检测面材料 塑料
电气特征
安装方式 齐平安装
工作电压 20-250V AC
上电脉冲保护 内置
输出
输出方式 AC 2线
输出状态 常开
导通压降 ≤8V
电流负载 ≤300mA
输出漏电流 ≤3mA
开关频率 10Hz
感应范围
标准检测物 120×120×1mm(铁ST37)
感应距离Sn 50.0mm
实际感应距离Sr 50.0mm±10%
可调范围 5.0...55.0mm
检测距离增长型
显示
开关状态显示LED 动作指示灯(黄色);电源指示灯(绿色)
精度/偏差
修正系数 铁(ST37)=1/水1/玻璃0.6/陶瓷0.5/PVC 0.4
迟滞(Sr的百分比) 1...15%
重复精度(Sr的百分比) 1...5%
温度漂移(Sr的百分比) ≤10%
工作条件
环境温度 -25~+80℃
外壳防护等级 IP67
认证/绝缘阻抗
EMC电磁兼容性 符合标准EN60947-5-2
绝缘阻抗 50MΩ以上(DC 500V兆欧表),充电部整数和外壳之间
认证 CE
配件/重量
附件 螺丝刀
包装单位 1个
重量 395g

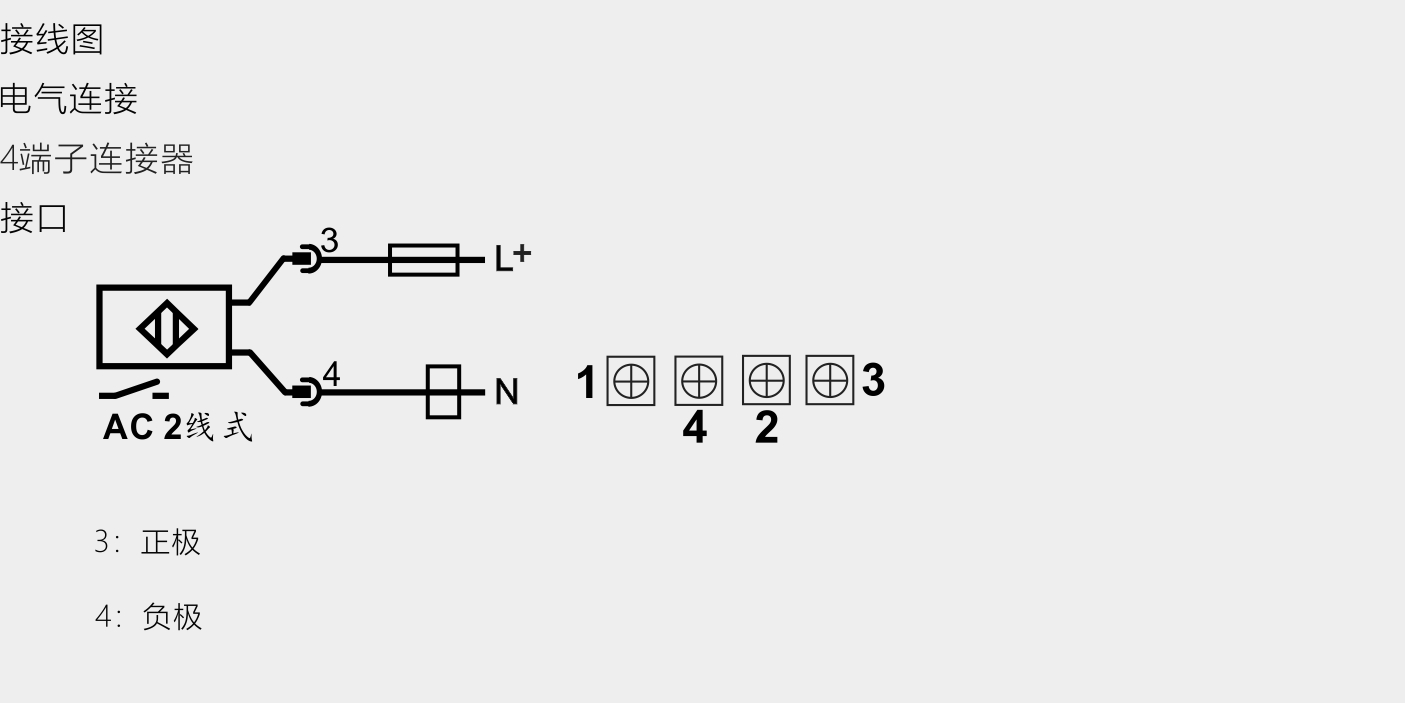

接线图接线图

尺寸图

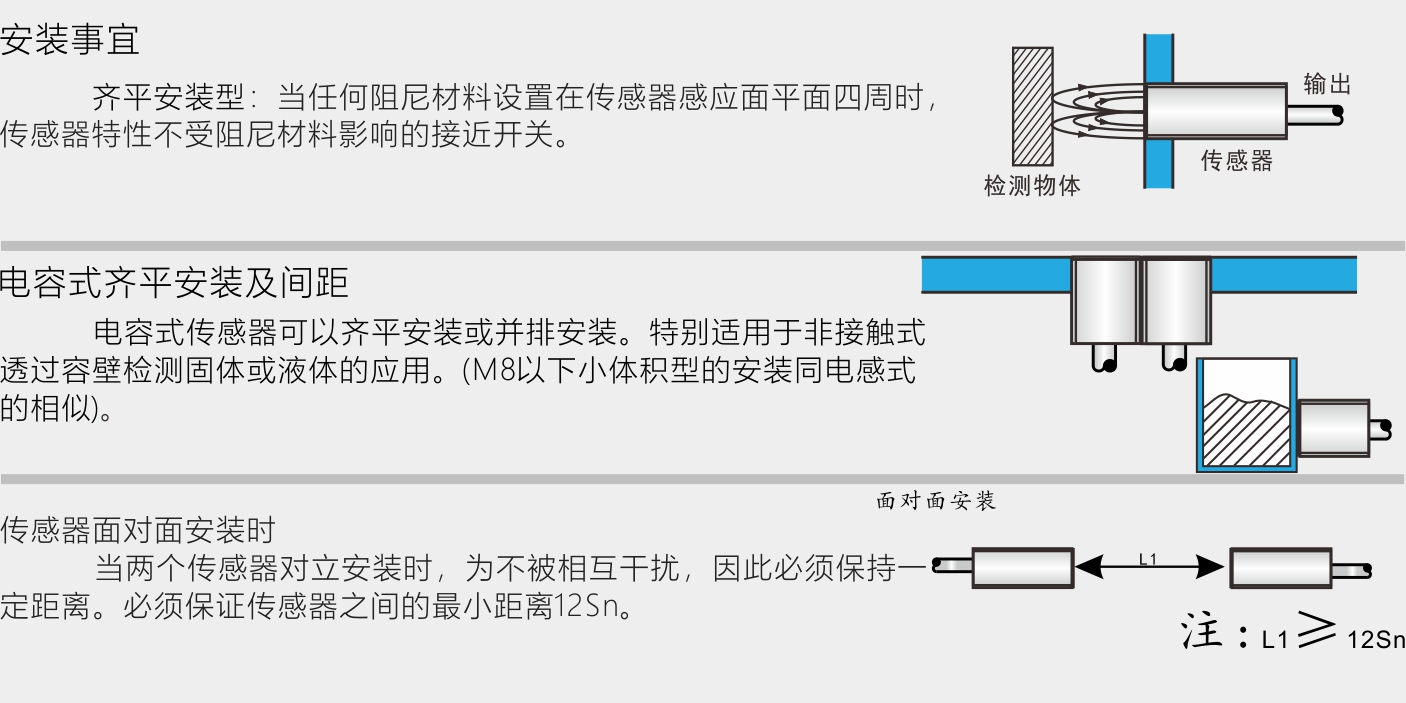

安装图
