机械技术数据
外壳结构	圆柱螺纹结构
螺纹规格	M8×1
直径	φ8mm

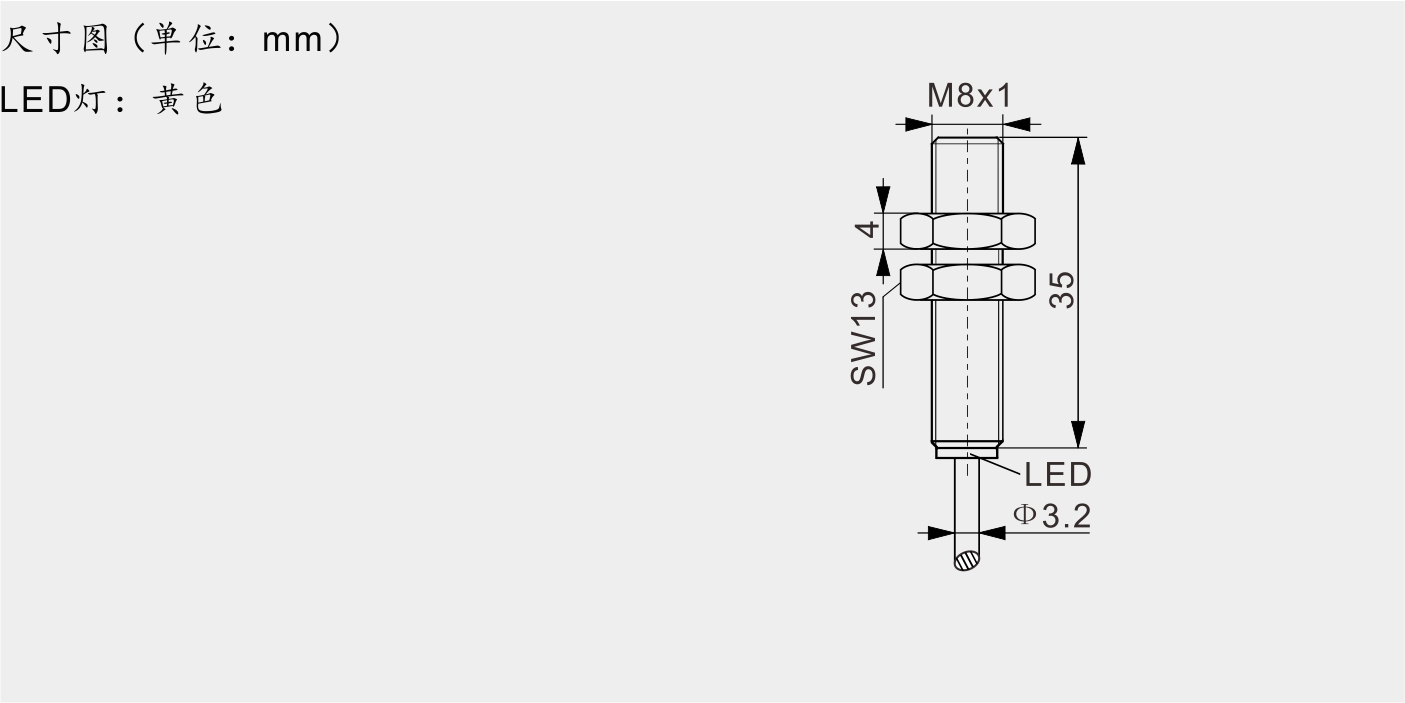

尺寸	M8×1mm/L=35mm
可用螺纹长度	35mm
外壳材料	不锈钢
检测面材料	PBT

电气特征
安装方式	齐平安装
工作电压	10-30V DC
电流消耗	≤10mA
极性反接保护	内置
上电脉冲保护	内置
负载短路保护	内置
连接形式	电线引出；电缆线：2m，材质:PUR,线径4.0mm

输出
输出方式	PNP
输出状态	常闭
导通压降	≤2V
电流负载	≤200mA
输出漏电流	≤0.01mA
开关频率	15KHz

感应范围
标准检测物	8×8×1mm（铁ST37）
感应距离Sn	2.0mm（齿轮）
实际感应距离Sr	2.0mm±10%
检测距离增长型	否

显示
开关状态显示LED	黄色LED

精度/偏差
重复精度（Sr的百分比）	1...5%
温度漂移（Sr的百分比）	≤10%

工作条件
环境温度	-25～+80℃
外壳防护等级	IP67

认证/绝缘阻抗
EMC电磁兼容性	符合标准EN60947-5-2
绝缘阻抗	50MΩ以上（DC 500V兆欧表），充电部整数和外壳之间
认证	CE

配件/重量
固定螺母	2个
包装单位	1个
重量	43g
