齿轮式
齿轮式
齿轮式
型号:GBE02-M8S35-PO3X-SU2
订货号:G69060
用途:齿轮式传感器用于齿轮测速,检测磁性金属(铁)等
联系工程师
  • 基本信息
  • 接线图
  • 尺寸图
  • 安装图
  • 资料下载
机械技术数据
外壳结构 圆柱螺纹结构
螺纹规格 M8×1
直径 φ8mm
尺寸 M8×1mm/L=35mm
可用螺纹长度 35mm
外壳材料 不锈钢
检测面材料 PBT
电气特征
安装方式 齐平安装
工作电压 10-30V DC
电流消耗 ≤10mA
极性反接保护 内置
上电脉冲保护 内置
负载短路保护 内置
连接形式 电线引出;电缆线:2m,材质:PUR,线径4.0mm
输出
输出方式 PNP
输出状态 常开
导通压降 ≤2V
电流负载 ≤200mA
输出漏电流 ≤0.01mA
开关频率 15KHz
感应范围
标准检测物 8×8×1mm(铁ST37)
感应距离Sn 2.0mm(齿轮)
实际感应距离Sr 2.0mm±10%
检测距离增长型
显示
开关状态显示LED 黄色LED
精度/偏差
重复精度(Sr的百分比) 1...5%
温度漂移(Sr的百分比) ≤10%
工作条件
环境温度 -25~+80℃
外壳防护等级 IP67
认证/绝缘阻抗
EMC电磁兼容性 符合标准EN60947-5-2
绝缘阻抗 50MΩ以上(DC 500V兆欧表),充电部整数和外壳之间
认证 CE
配件/重量
固定螺母 2个
包装单位 1个
重量 43g

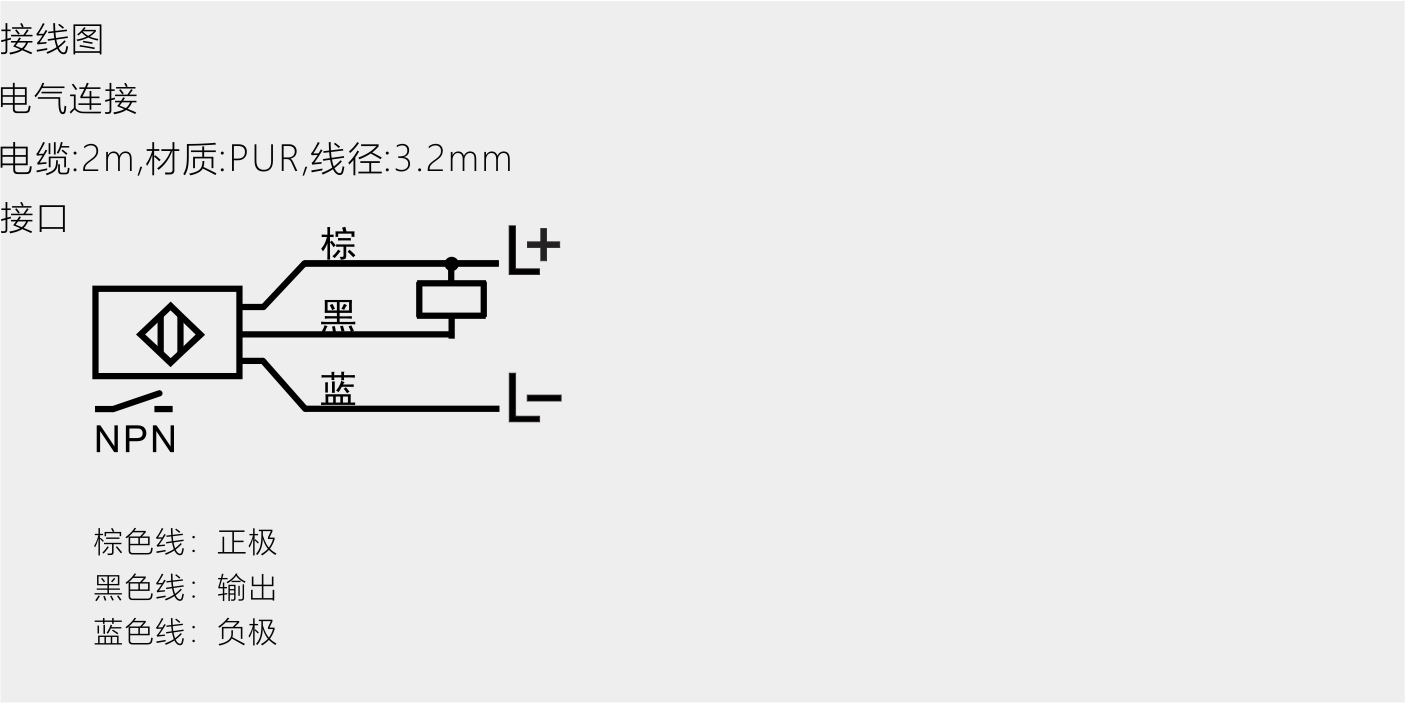

接线图接线图

尺寸图

安装图
