机械技术数据
外壳结构	圆柱螺纹结构
螺纹规格	M30x1.5
直径	φ30mm

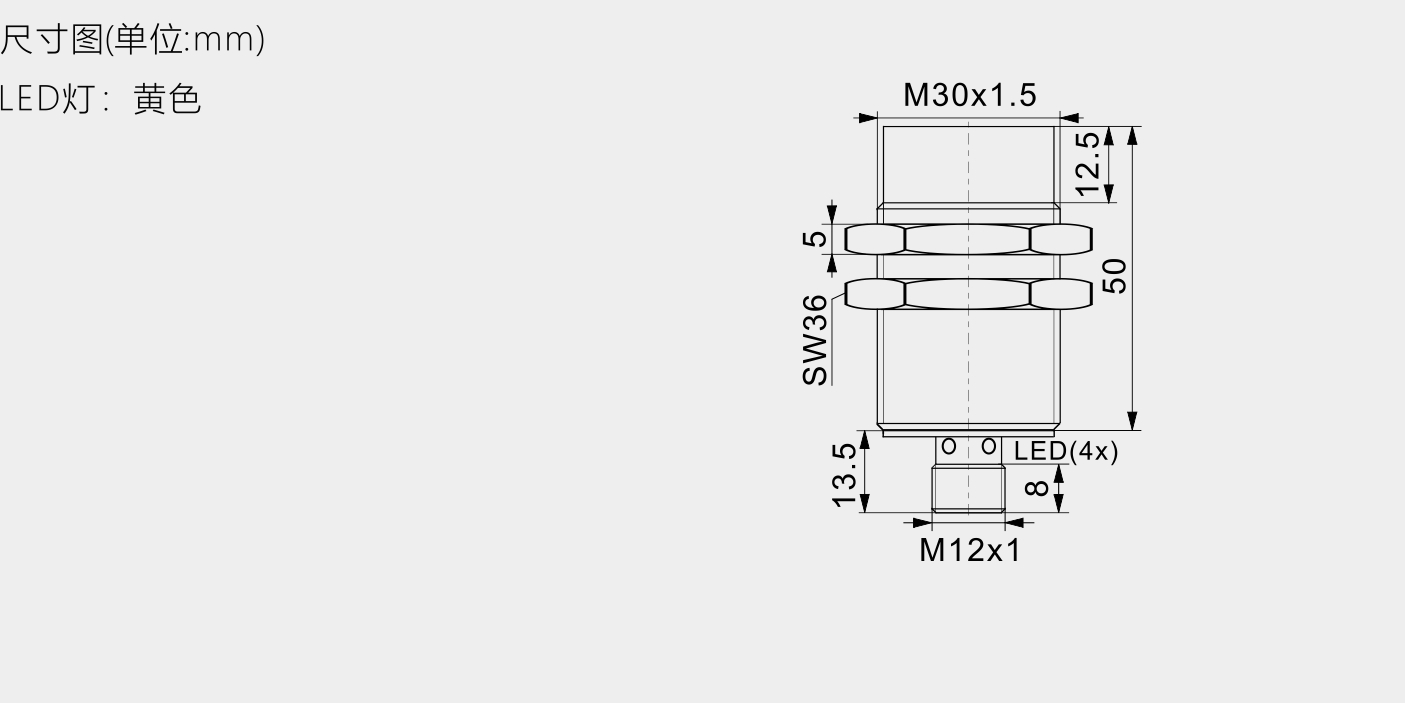

尺寸	M30x1.5mm/L=50mm
可用螺纹长度	37.5mm
外壳材料	不锈钢
检测面材料	不锈钢

电气特征

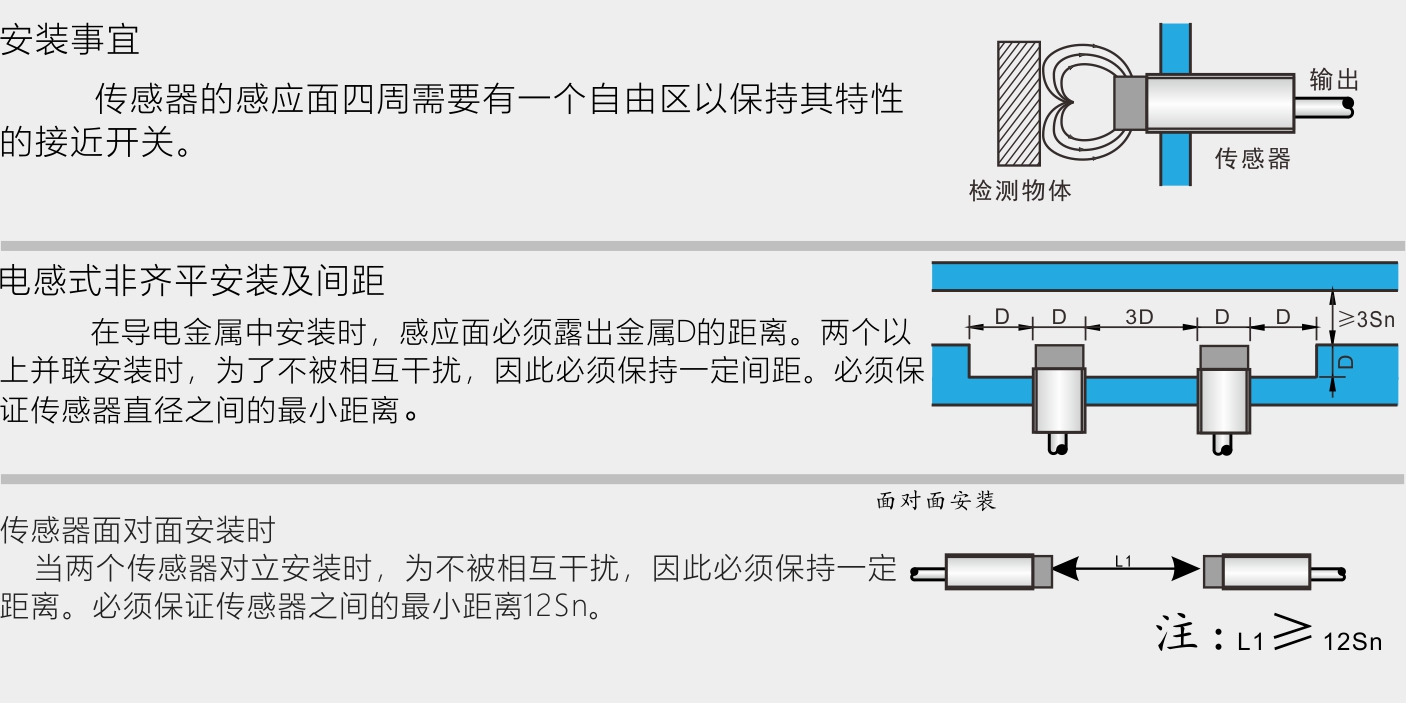

安装方式	非齐平安装
工作电压	20-250V AC/DC
上电脉冲保护	内置

输出

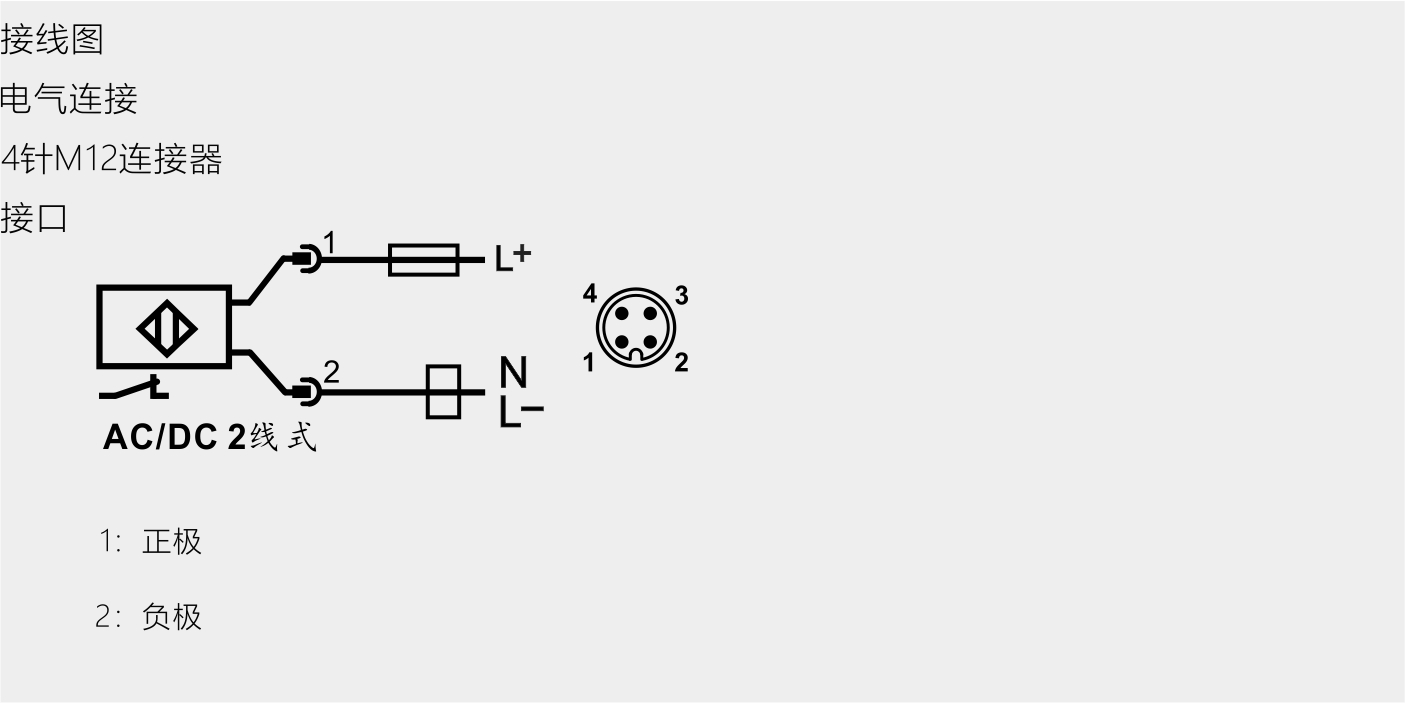

输出方式	AC/DC 2线
输出状态	常开
导通压降	≤DC:6V/AC:8V
电流负载	≤DC:200mA/AC:300mA
输出漏电流	≤DC:1mA/AC:3mA
开关频率	DC:100Hz/AC:25Hz

感应范围
标准检测物	75×75×1mm（铁ST37）
感应距离Sn	25.0mm
实际感应距离Sr	25.0mm±10%
检测距离增长型	是

显示
开关状态显示LED	黄色LED

精度/偏差
修正系数	铁（ST41）=1/不锈钢约0.7/黄铜约0.4/铝约0.3/Cu约0.1
迟滞（Sr的百分比）	1...15%
重复精度（Sr的百分比）	1...5%
温度漂移（Sr的百分比）	≤10%

工作条件
环境温度	-25～+80℃
外壳防护等级	IP67

认证/绝缘阻抗
EMC电磁兼容性	符合标准EN60947-5-2
绝缘阻抗	50MΩ以上（DC 500V兆欧表），充电部整数和外壳之间
认证	CE

配件/重量
固定螺母	2个
包装单位	1个
重量	136g
