全金属封装型
全金属封装型
全金属封装型
型号:IQN25-M30S50-DX3X-T4
订货号:I46430
用途:全金属封装型电感式传感器,采用了包括感应面在内的一体化不锈钢外壳,该产品适宜应用于食品、化工等加工环境
联系工程师
  • 基本信息
  • 接线图
  • 尺寸图
  • 安装图
  • 资料下载
机械技术数据
外壳结构 圆柱螺纹结构
螺纹规格 M30x1.5
直径 φ30mm
尺寸 M30x1.5mm/L=50mm
可用螺纹长度 37.5mm
外壳材料 不锈钢
检测面材料 不锈钢
电气特征
安装方式 非齐平安装
工作电压 10-30V DC
上电脉冲保护 内置
负载短路保护 内置
连接形式 4针M12连接器
输出
输出方式 DC 2线
输出状态 常开或常闭
导通压降 ≤6V
电流负载 ≤200mA
输出漏电流 ≤1mA
开关频率 100Hz
感应范围
标准检测物 75×75×1mm(铁ST37)
感应距离Sn 25.0mm
实际感应距离Sr 25.0mm±10%
检测距离增长型
显示
开关状态显示LED 黄色LED
精度/偏差
修正系数 铁(ST41)=1/不锈钢约0.7/黄铜约0.4/铝约0.3/Cu约0.1
迟滞(Sr的百分比) 1...15%
重复精度(Sr的百分比) 1...5%
温度漂移(Sr的百分比) ≤10%
工作条件
环境温度 -25~+80℃
外壳防护等级 IP67
认证/绝缘阻抗
EMC电磁兼容性 符合标准EN60947-5-2
绝缘阻抗 50MΩ以上(DC 500V兆欧表),充电部整数和外壳之间
认证 CE
配件/重量
固定螺母 2个
包装单位 1个
重量 136g

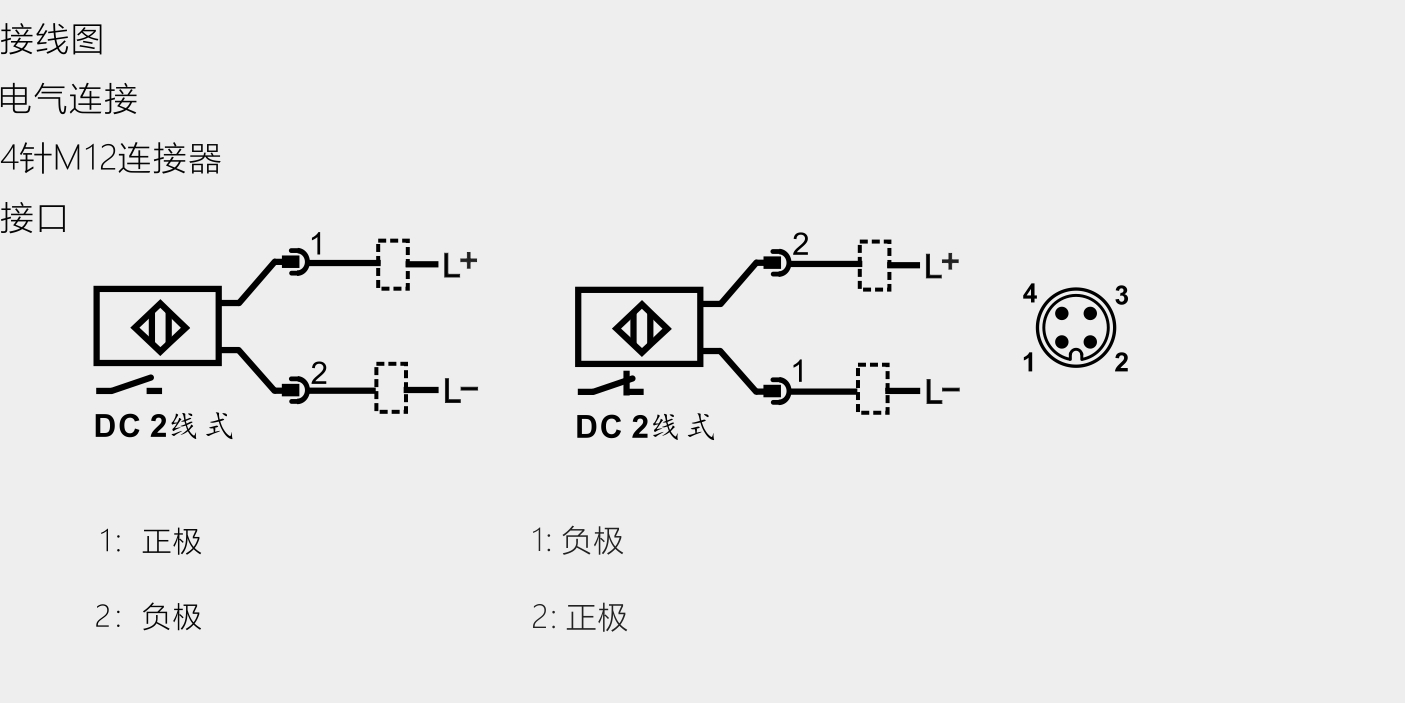

接线图接线图

尺寸图

安装图
